Запасные части к поршневым компрессорам П-110,П-220,ПД-55,ВЕ-6/13

Перечень запасных частей
для поршневых холодильных компрессоров типа П110, П220, ПД55

№ п/п	Наименование	Количество деталей на ед. оборудования			Фото
		Количество деталей на ед. оборудования
		П-110	П-220	ПД-55

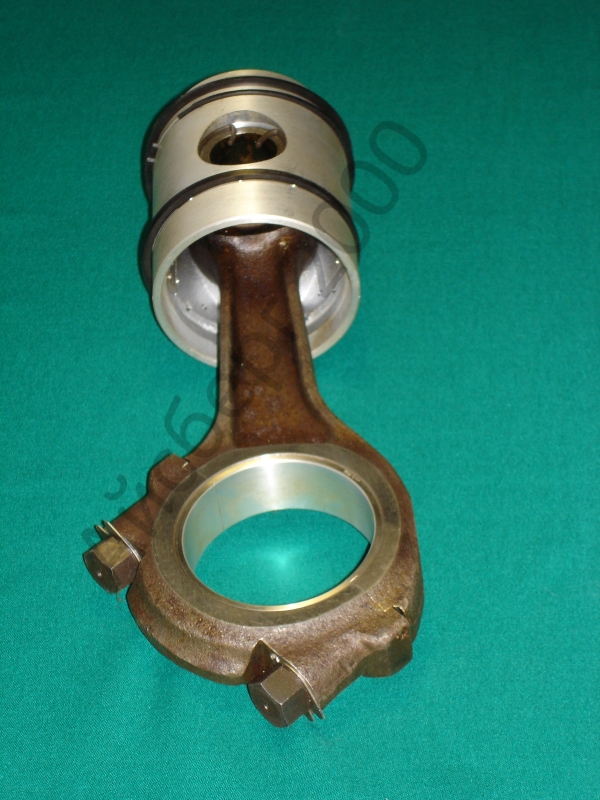

1	Шатунно-поршневая группа в сборе без вкладышей, 026.180.009() - при заказе уточнять кольца (пластмассовые или чугунные), поршень с 3-мя канавками под кольца или поршень с 4-мя канавками под кольца	4	8	8

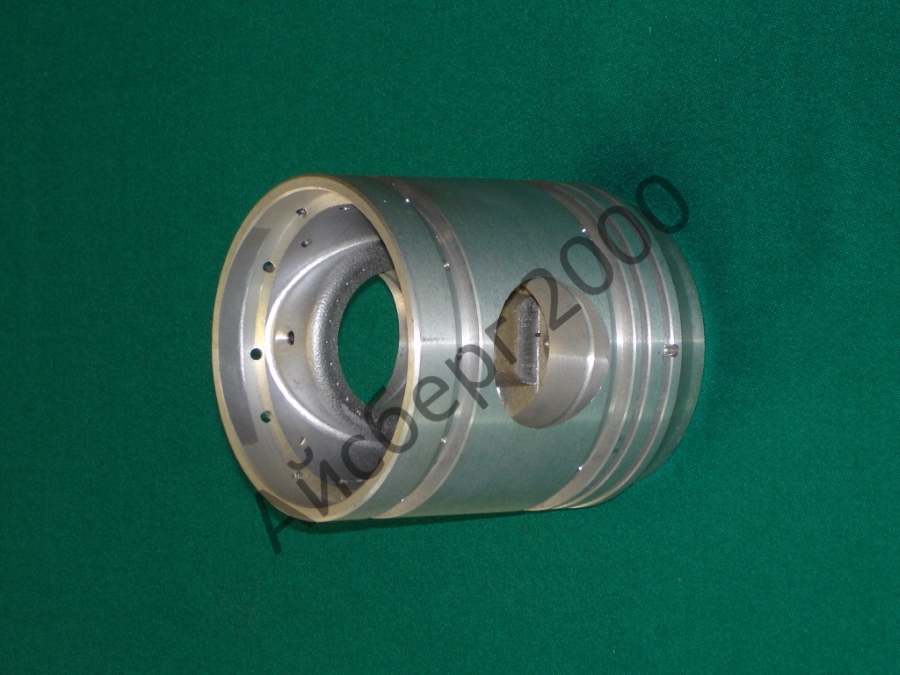

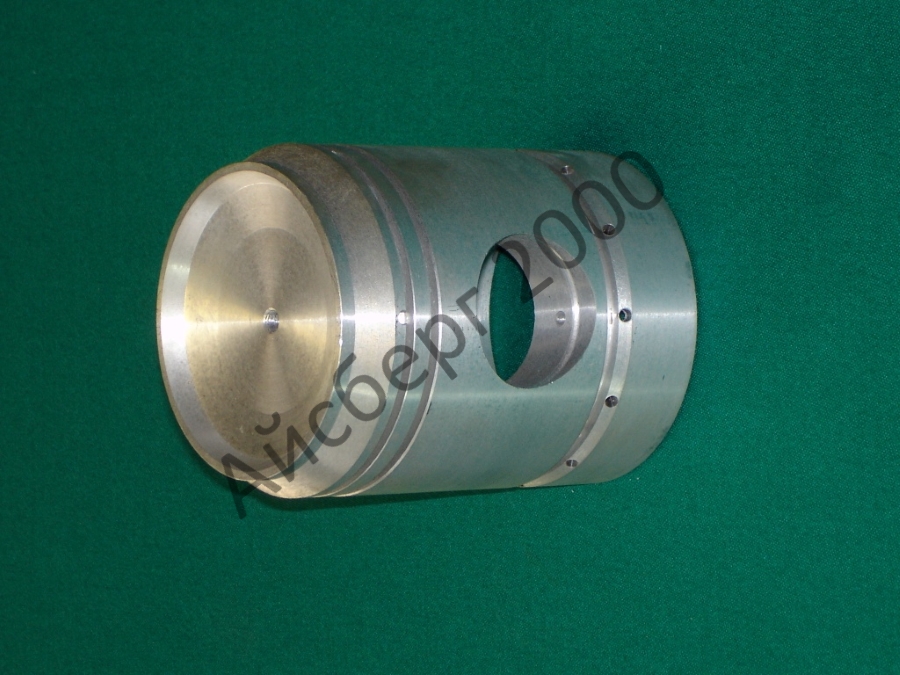

2	Поршень, 026.181.006	4	8	8
3	Поршень, 066.181.004 с короткой юбкой	4	8	8
4	Палец поршневой, 026.183.000	4	8	8

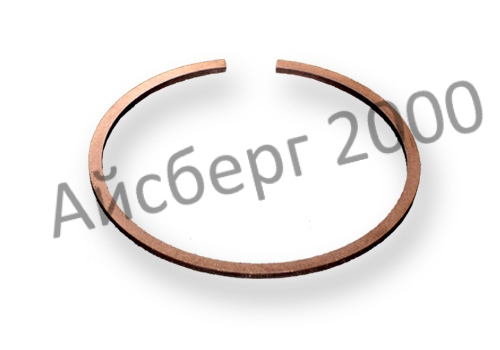

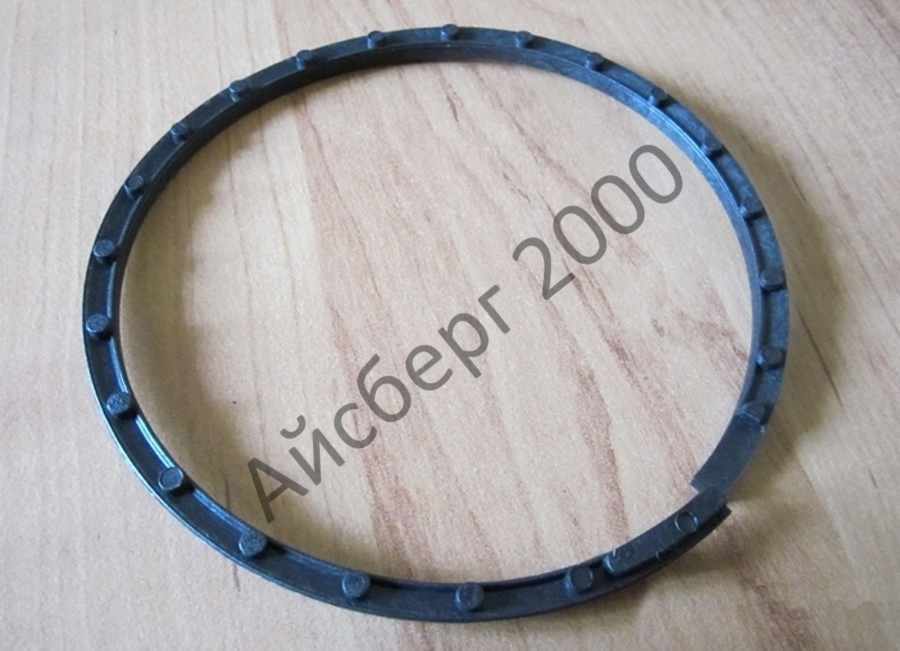

5	Кольцо поршневое уплотнительное (пласт.), У115, 026.166.009	8	16	16
6	Кольцо поршневое уплотнительное У115 (немецкие)	8	16	16
7	Кольцо поршневое маслосъёмное (пласт.), М115, 026.167.006	4/8	8/16	8/16

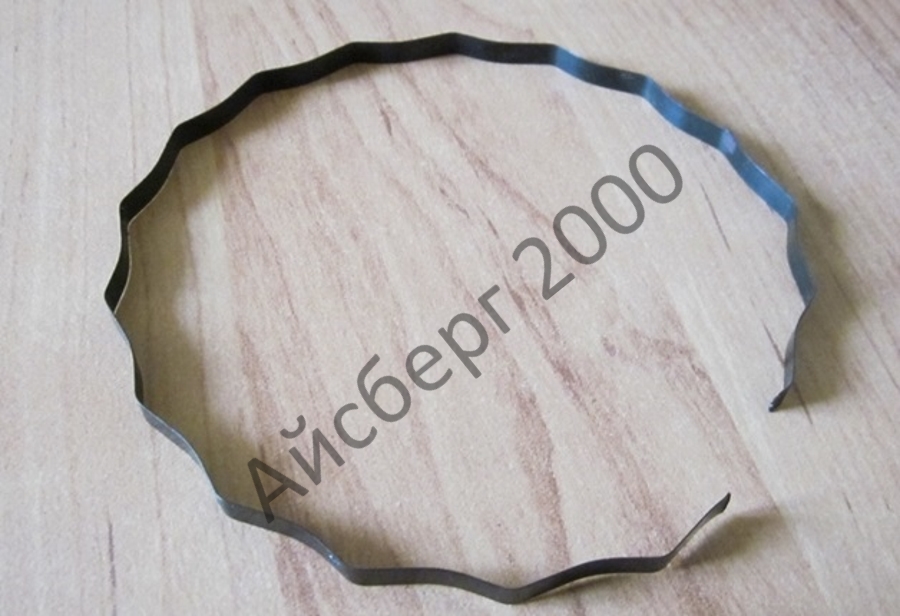

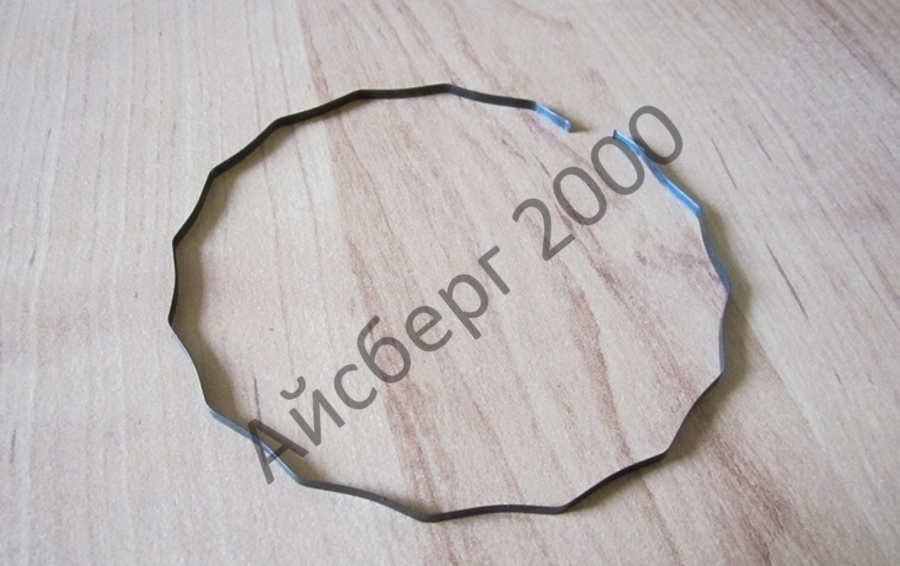

8	Экспандер уплотнительного кольца, 026.168.003	8	16	16
9	Экспандер маслосъёмного кольца, 026.168.016	4/8	8/16	8/16

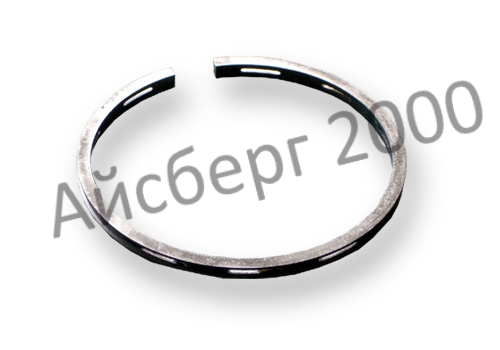

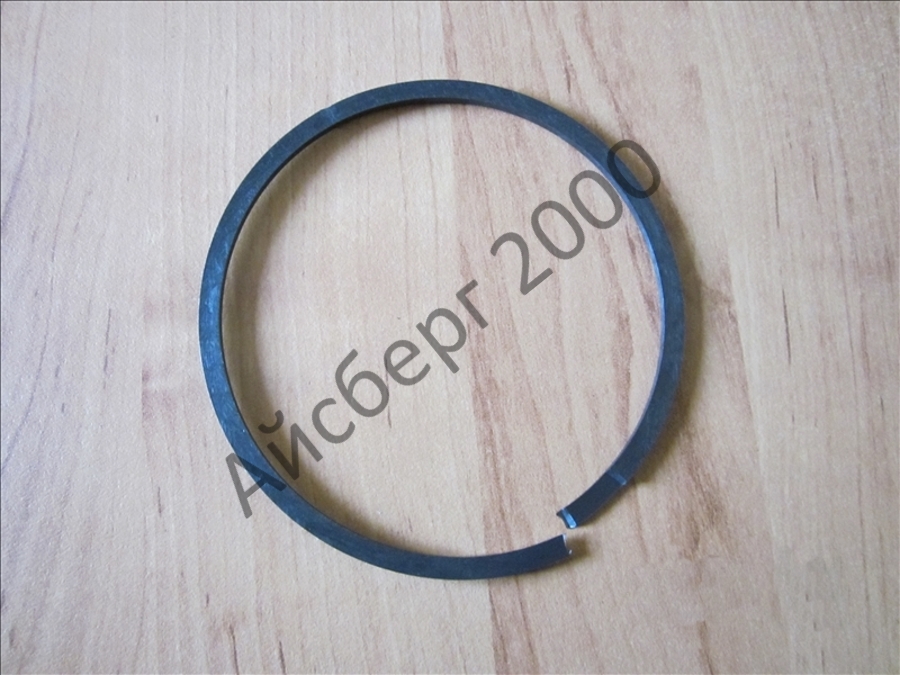

10	Кольцо поршневое уплотнительное (чугун), У115 х 3 х 4,8	8	16	16
11	Кольцо поршневое маслосъёмное (чугун), М115 х 6 х 4,8	4/8	8/16	8/16

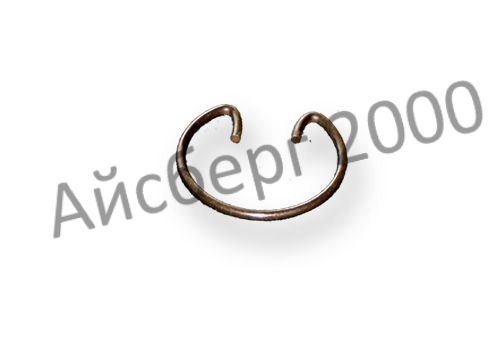

12	Замок пальца, 026.182.003	8	16	16

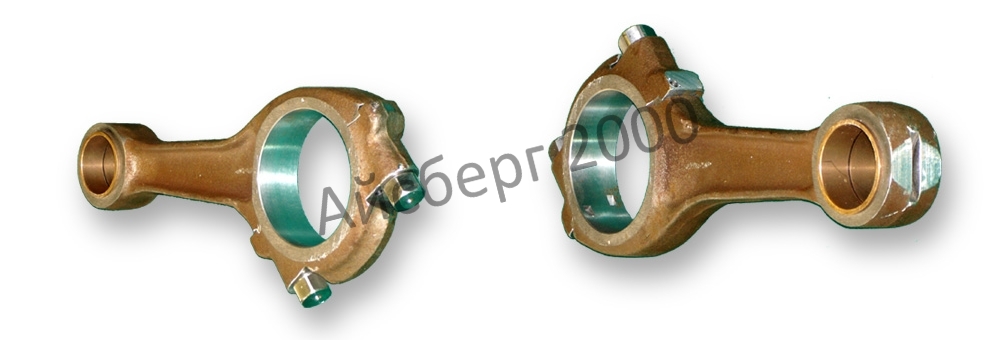

13	Шатун в сборе без вкладышей, 026.160.007	4	8	8

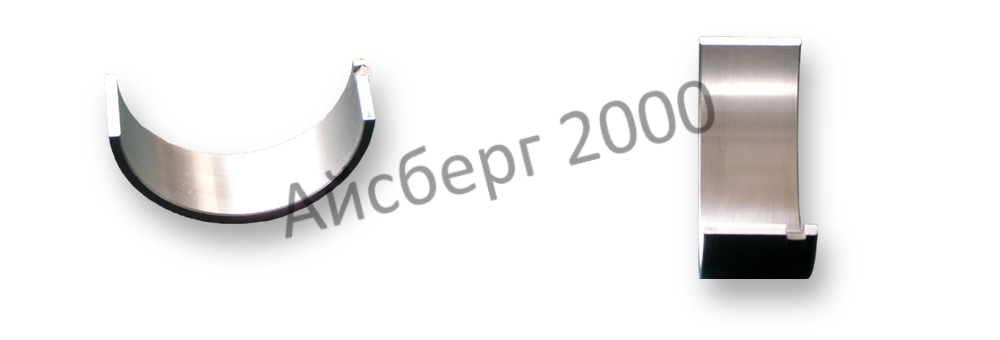

14	Вкладыш шатуна, номинал, МКХ-100001(шейка вала d 92,25–0,04-0,08 мм)	8	16	16
15	Вкладыш шатуна, 1 ремонт, МКХ-100001-01(шейка вала d 92,00–0,04-0,08 мм)	8	16	16
16	Вкладыш шатуна, доп. рем. размер, МКХ-10001А-01-Д1(шейка вала d 91,75–0,04-0,08 мм)	8	16	16
17	Вкладыш шатуна, 2 ремонт, МКХ-100001-02(шейка вала d 91,25–0,04-0,08 мм)	8	16	16

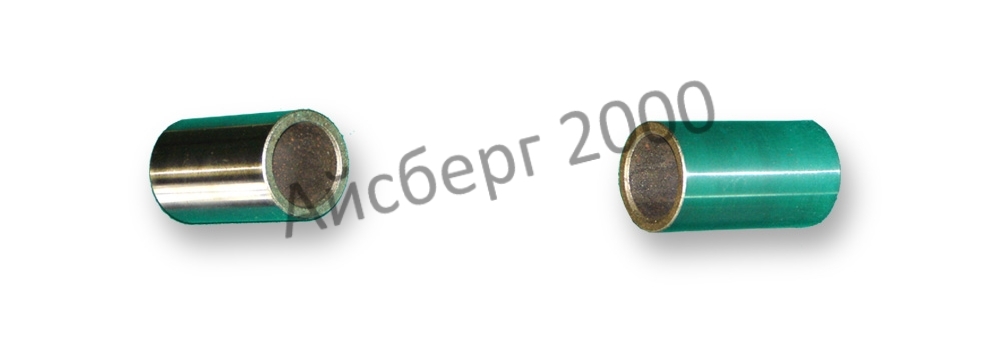

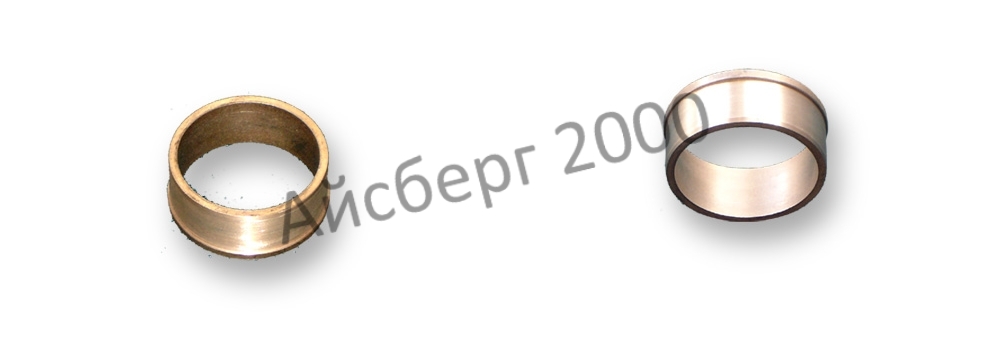

18	Втулка шатуна, верхняя, 026.185.004	8	16	16

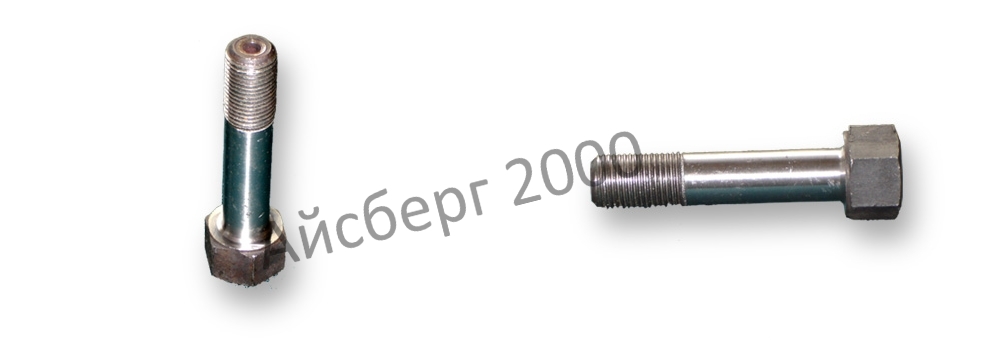

19	Болт шатуна, 026.188.005	8	16	16

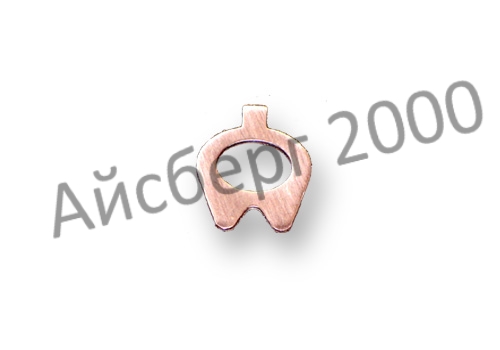

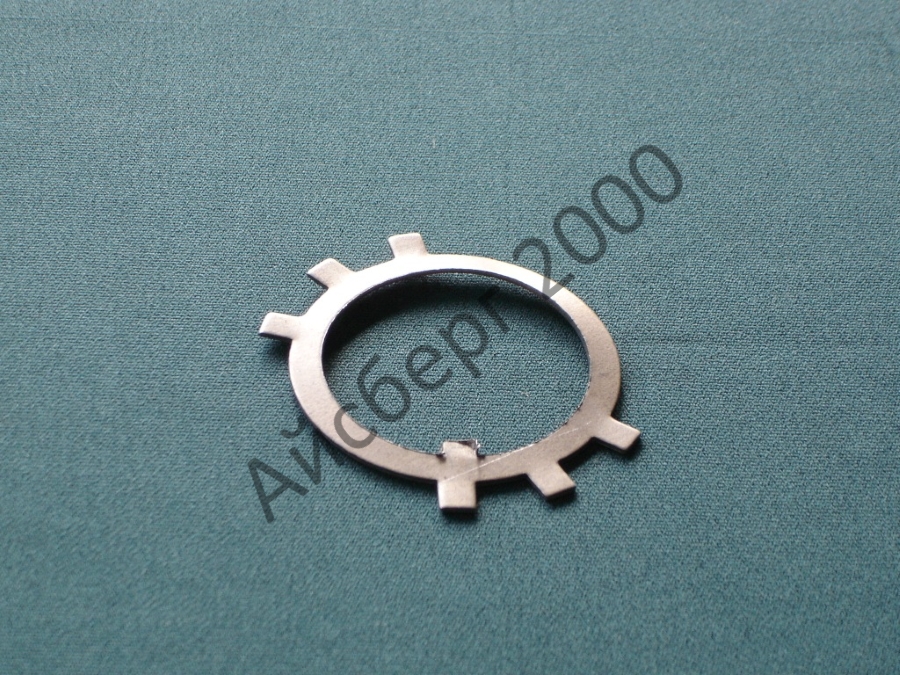

20	Шайба стопорная, 026.187.008	8	16	16

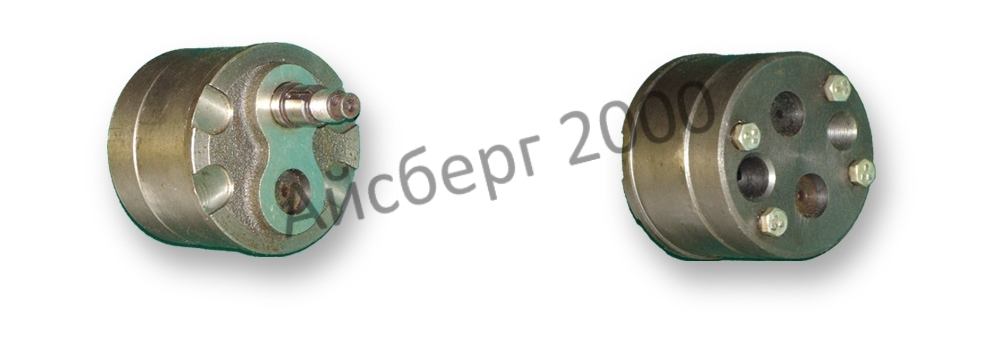

21	Маслонасос в сборе без шестерни привода, 026.060.017	1	1	1

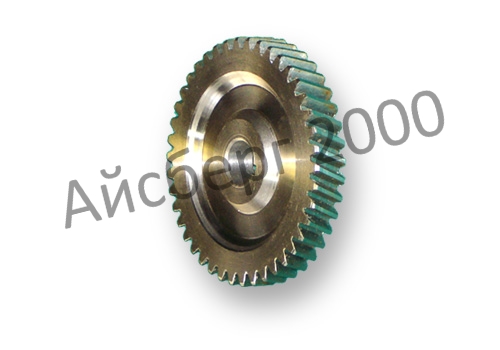

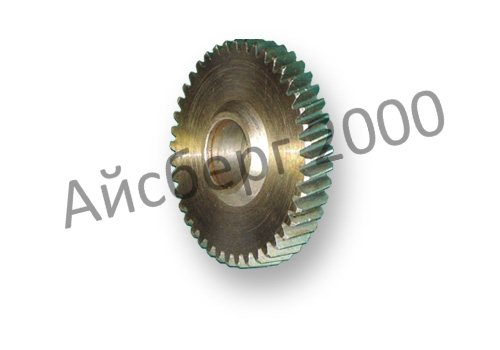

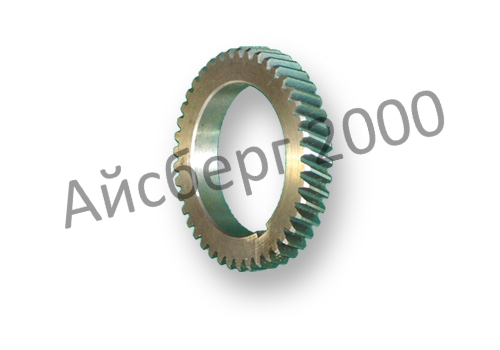

22	Шестерня промежуточная, 026.197.009	1	1	1

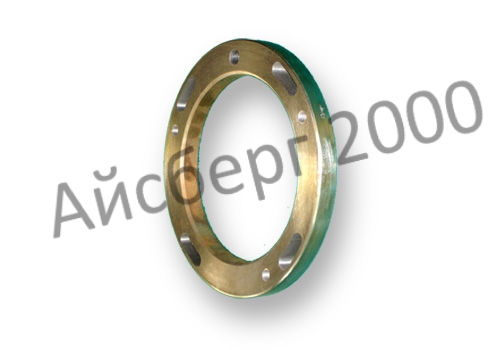

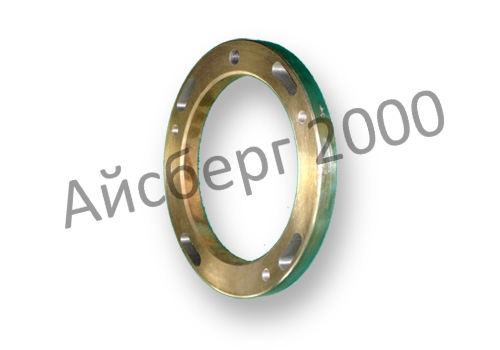

23	Фланец промежуточной шестерни, 026.204.002	1	1	1
24	Валик промежуточной шестерни, 026.196.002	1	1	1

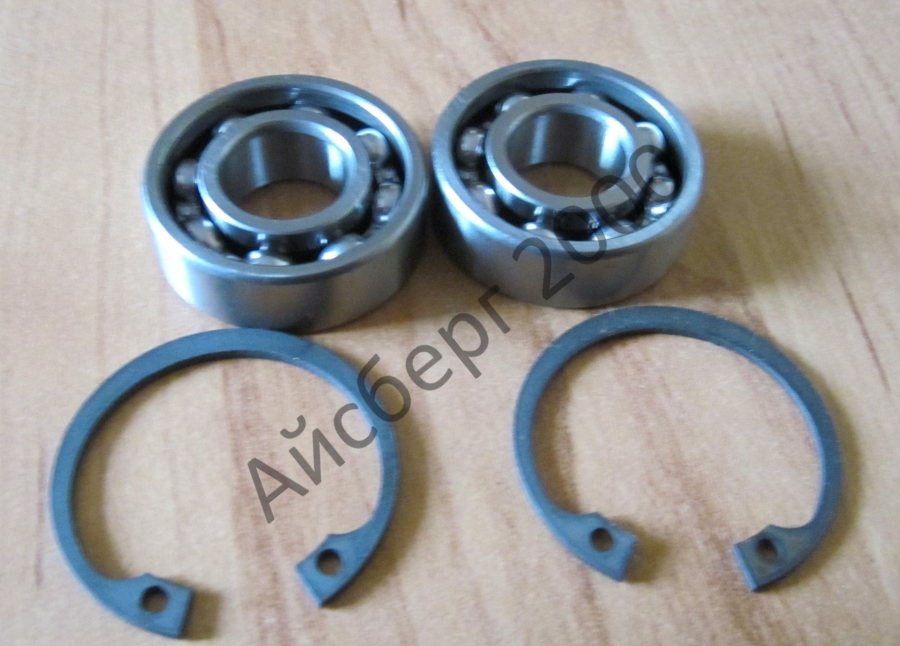

25	Комплект подшипников 202 промеж. шестерни со стопор. шайбами(2 подшипника и 2 шайбы)	2	2	2
26	Фланец нажимной, 026.193.001	1	1	1
27	Шестерня вала, 026.195.005	1	1	1
28	Шестерня привода маслонасоса, 026.069.007	1	1	1

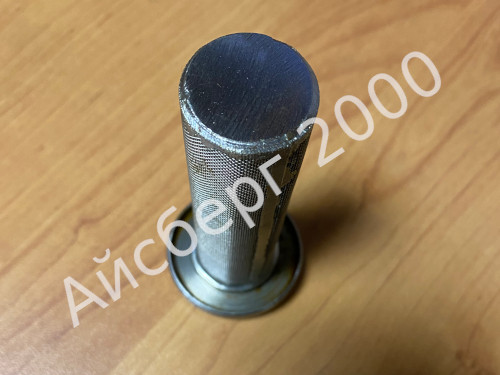

29	Фильтр газовый, всасывающий, 026.520.005	2	2	2

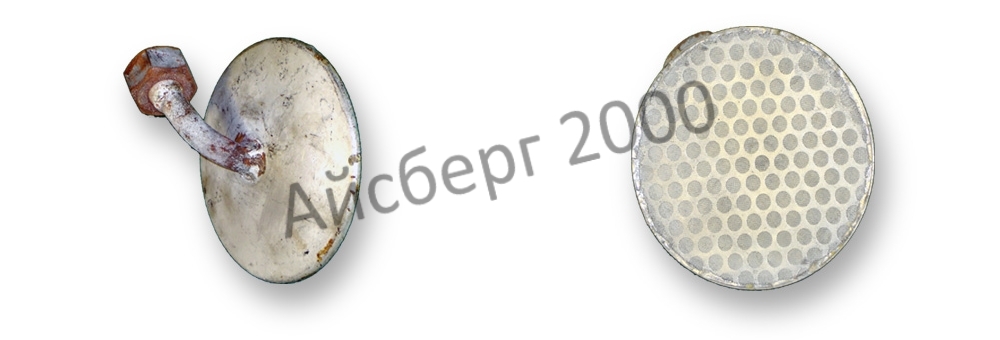

30	Фильтр грубой очистки масла, 026.100.001	1	1	1

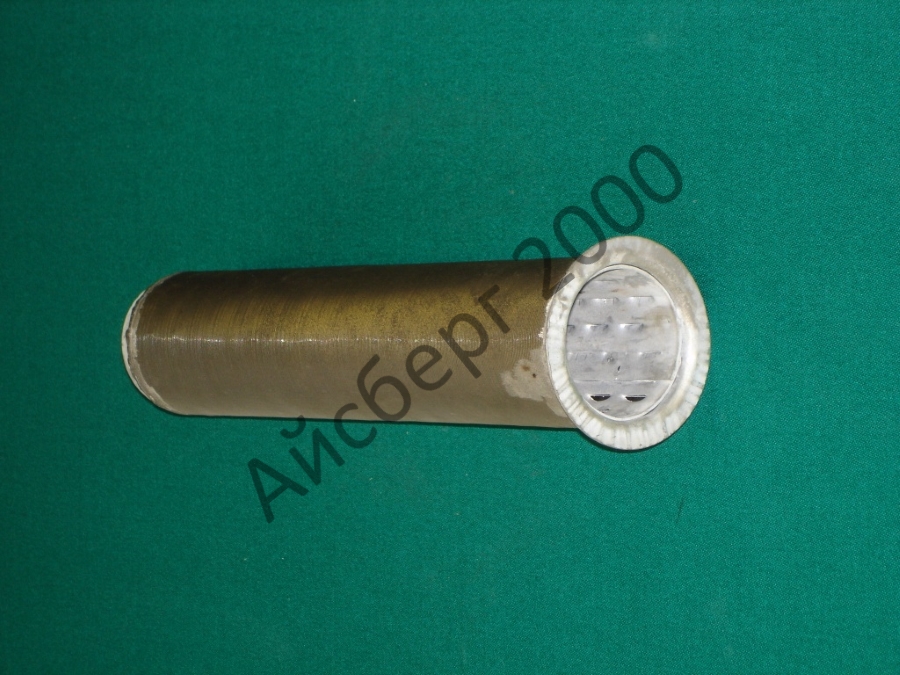

31	Элемент фильтрующий, 026.110.002, фильтра тонкой очистки масла	1	1	1

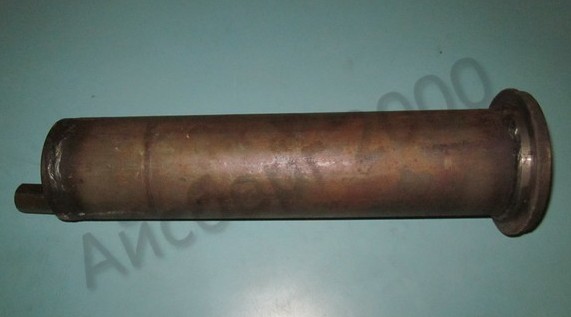

32	Корпус фильтра тонкой очистки П220 встроенный	---	---	---

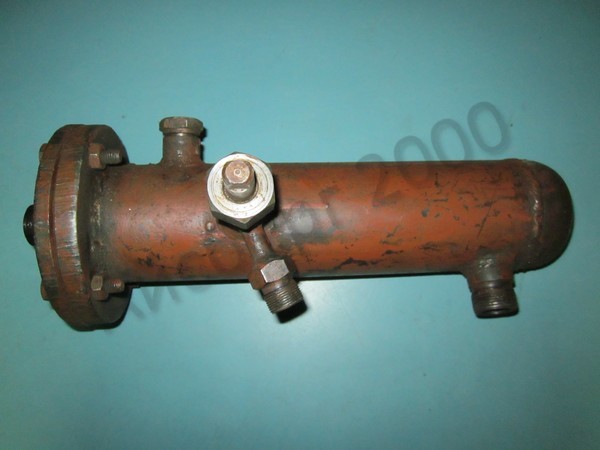

33	Корпус фильтра тонкой очистки П110 выносной	---	---	---

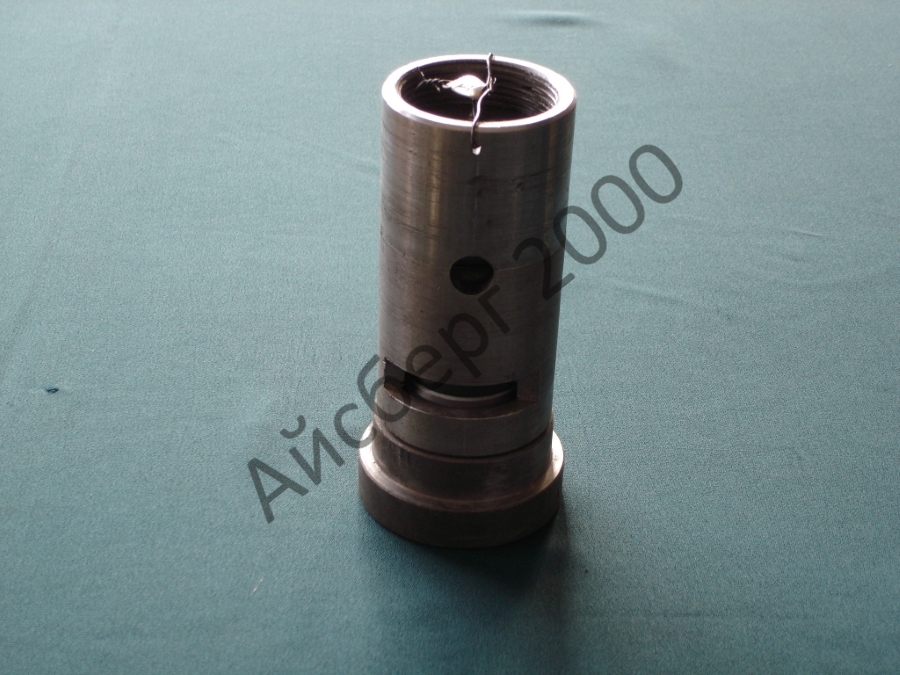

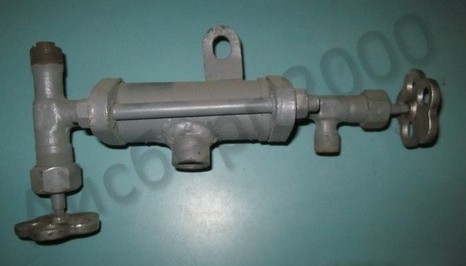

34	Устройство для возврата масла из маслоотделителя	---	---	---

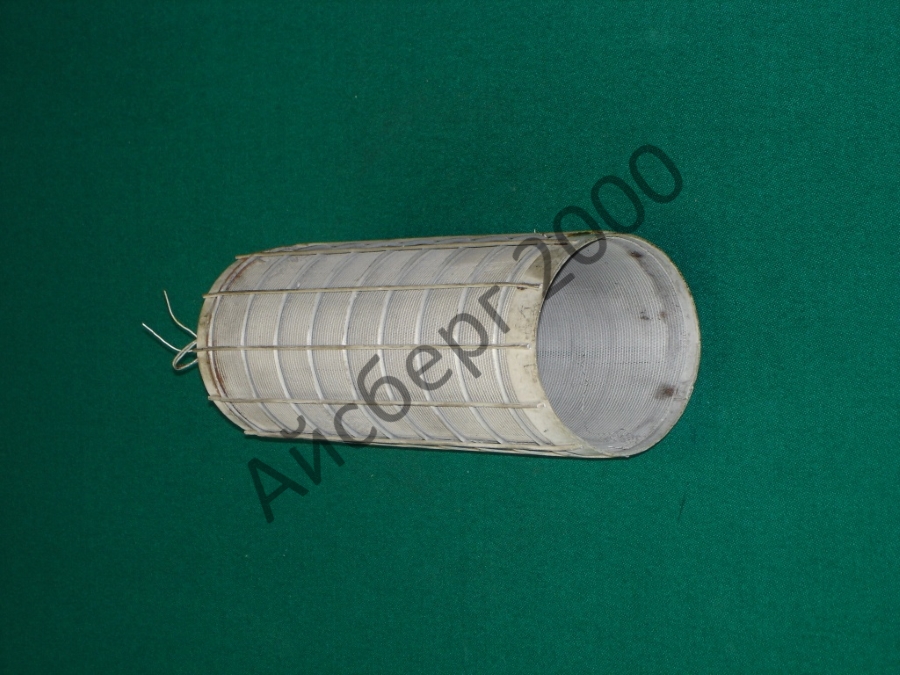

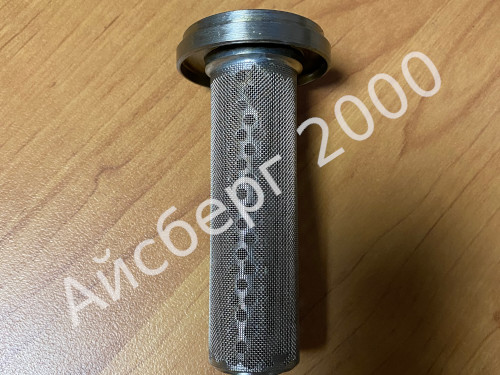

35	Элемент фильтрующий на выходе из маслоотделителя	1	1	1

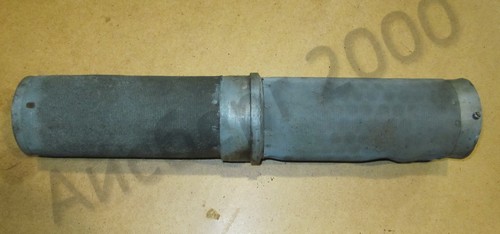

36	Фильтр-осушитель (патрон без силикагеля) для машин МКТ-110, МКТ-220 (фреон)	---	---	---

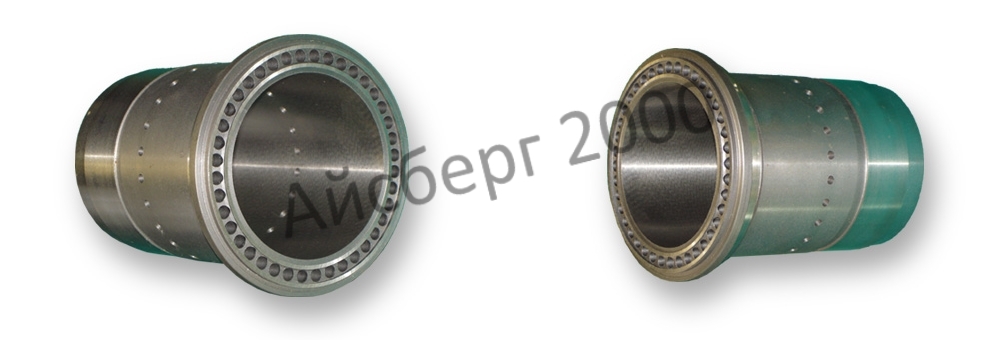

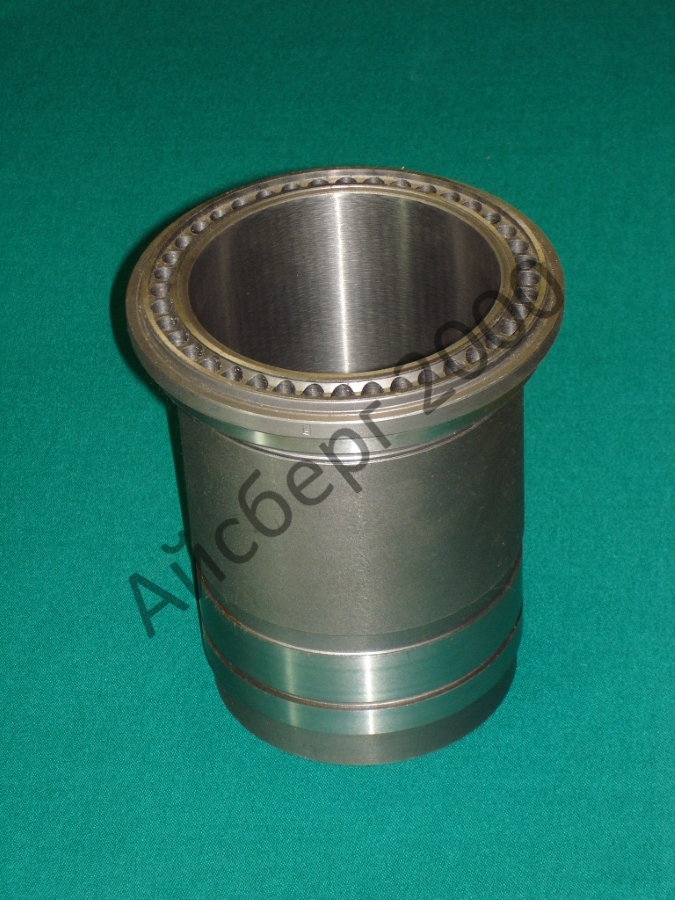

37	Гильза, 026.007.007	4	8	8
38	Гильза второй ступени ПД55, 083.007.002	---	---	2

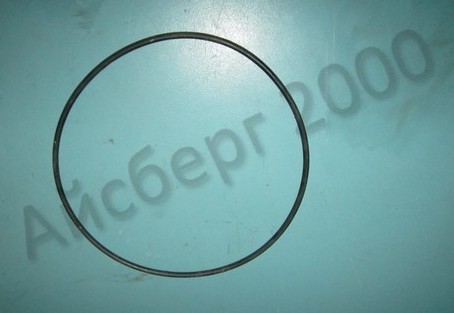

39	Кольцо резиновое на гильзу 2 ступени ПД55, 125х130х36	---	---	---

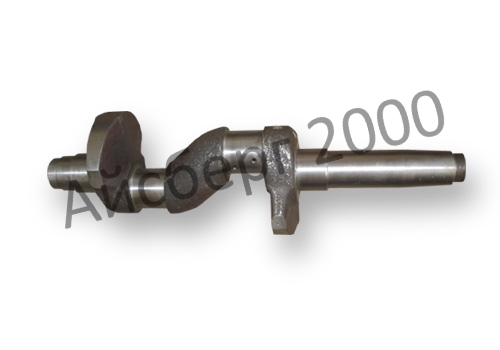

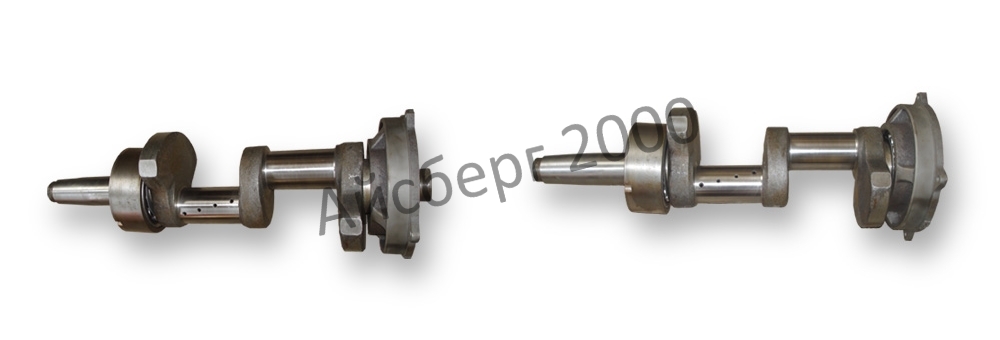

40	Коленвал П110 в сборе, 026.190.000	---	1	---
41	Коленвал П110 без подшипников, 026.191.106	1	1	1
42	Коленвал П220 (ПД55) в сборе, 036.190.007	1	---	---
43	Коленвал П220 (ПД55) без подшипников, 036.191.004	1	1	1

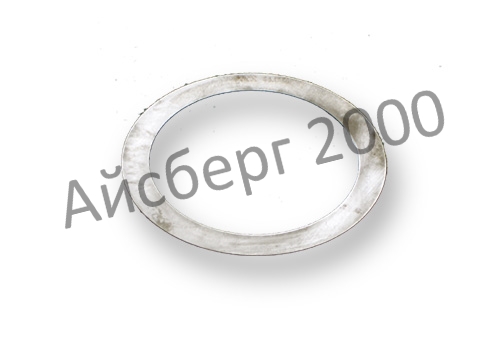

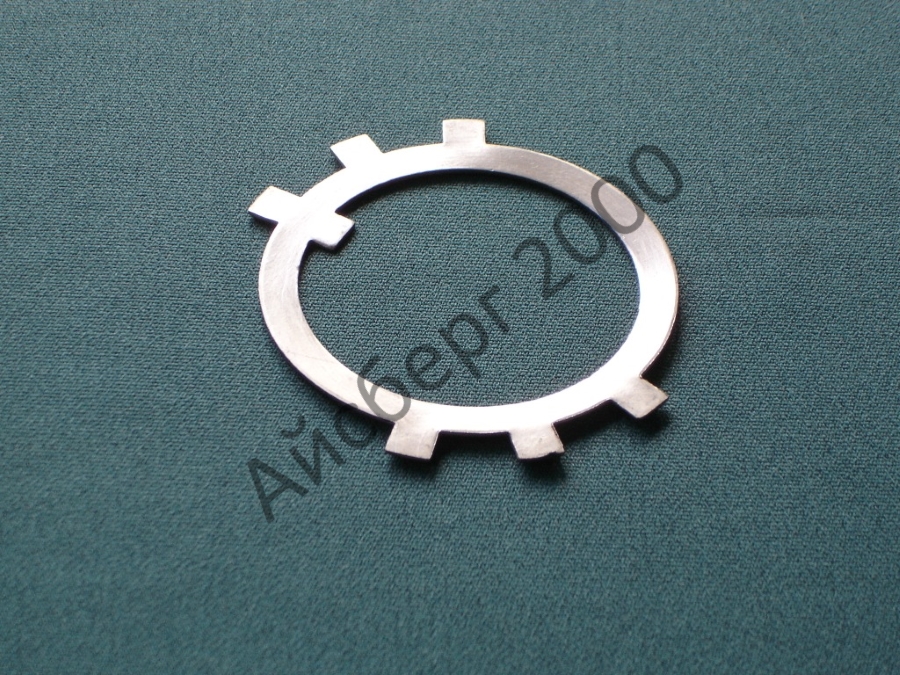

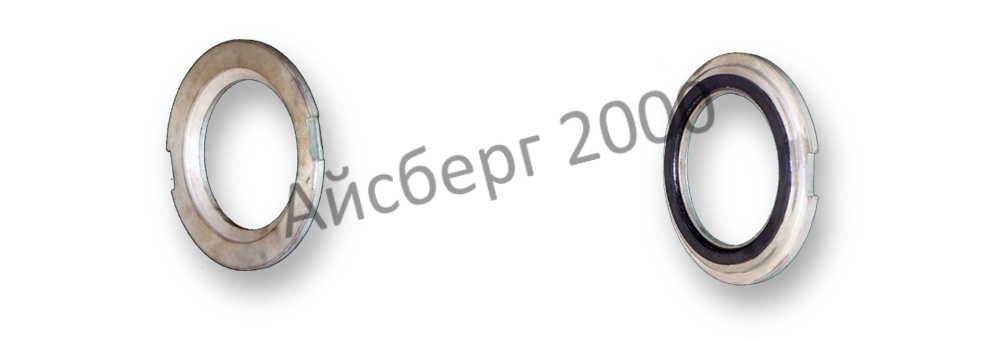

44	Шайба стопорная маховика 60.01 901.120.010	1	1	1
45	Шайба стопорная шестерни коленвала 72.01 901.120.020	1	1	1

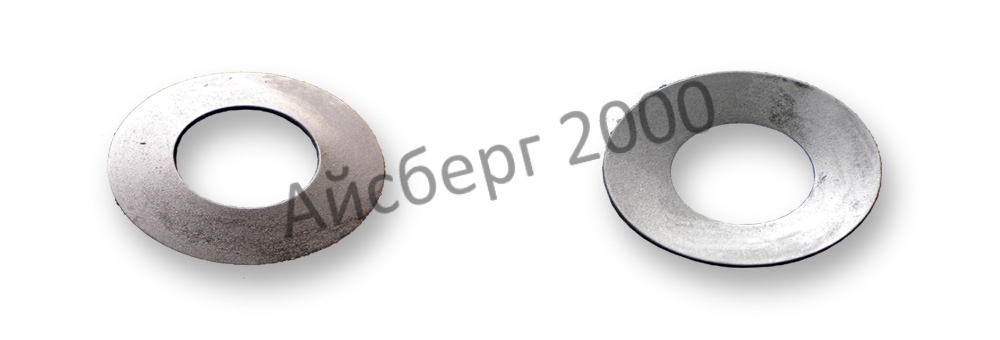

46	Тарельчатая буферная пружина, НД80-40-2-3	32	64	64
47	Клапан всасывающий с направляющим фланцем, ВКХ 28Н	4	8	8
48	Клапан всасывающий с направляющим фланцем ВКХ 28Р	4	8	8
49	Клапан нагнетательный, НКХ 44	---	---	---
50	Пластина всасывающего клапана, ВКХ 28.003	4	8	8
51	Пластина нагнетательного клапана, НКХ 44.002	4	8	8

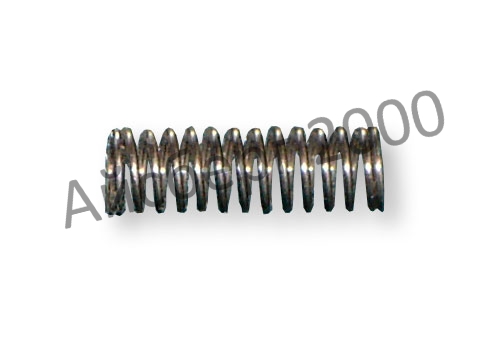

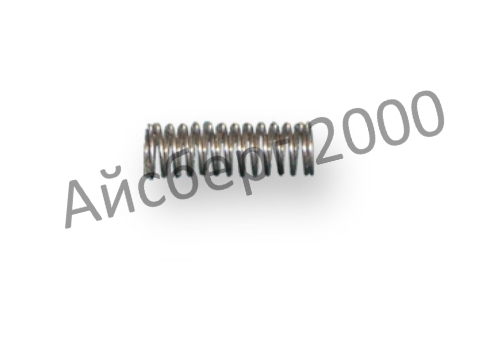

52	Пружина всасывающего клапана, ВКХ 28.004	24	48	48

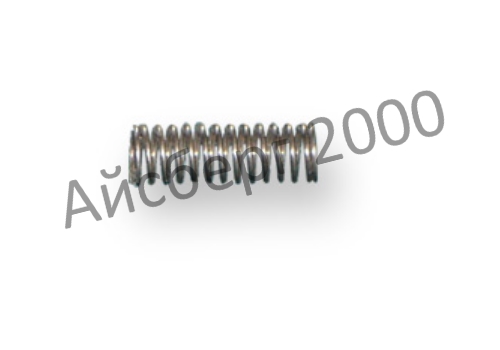

53	Пружина нагнетательного клапана, НКХ 44.003	24	48	48

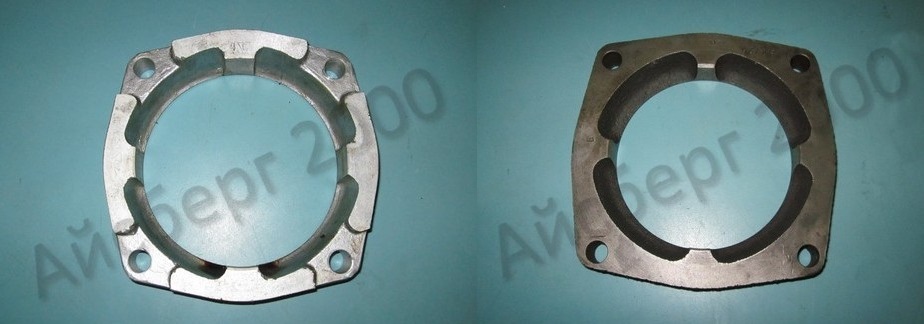

54	Направляющий фланец всасывающего клапана	4	8	8

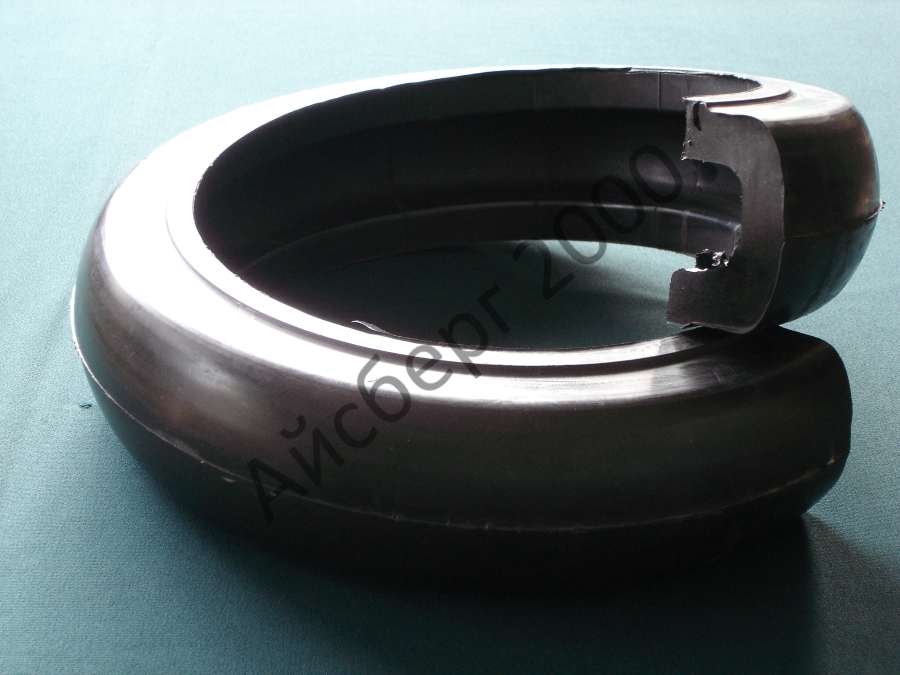

55	Упругий элемент муфты 400 х 90, 90323.006	1	1	1

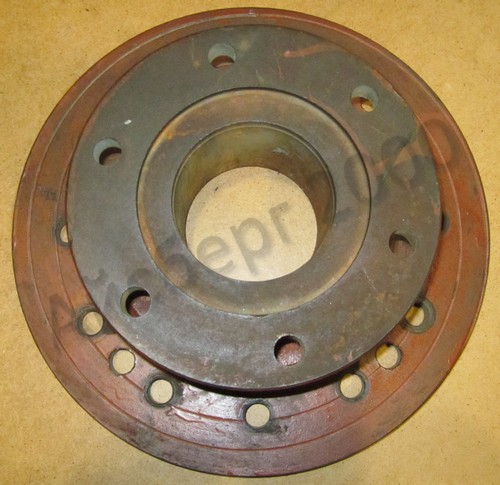

56	Проставка муфты (катушка)	---	---	---

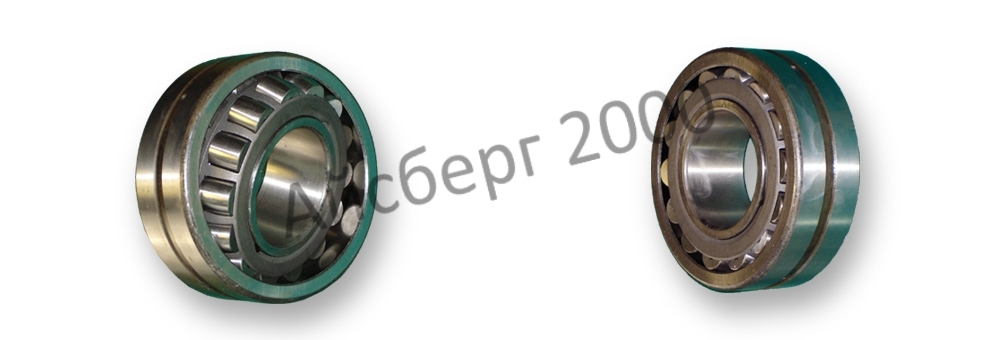

57	Роликоподшипник коренной 53618	2	2	2

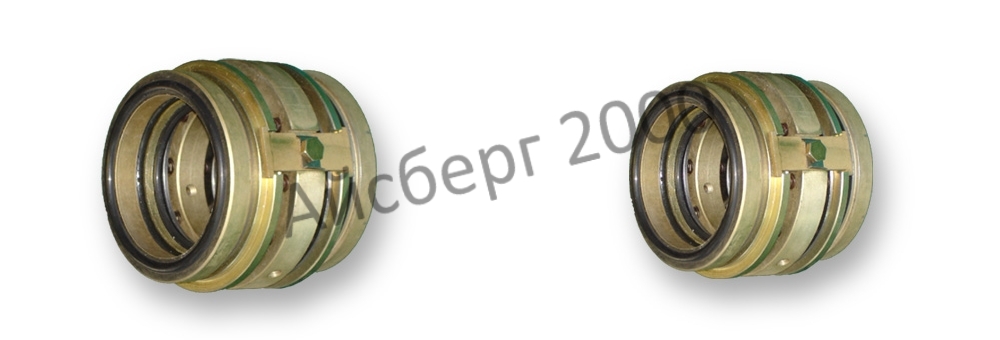

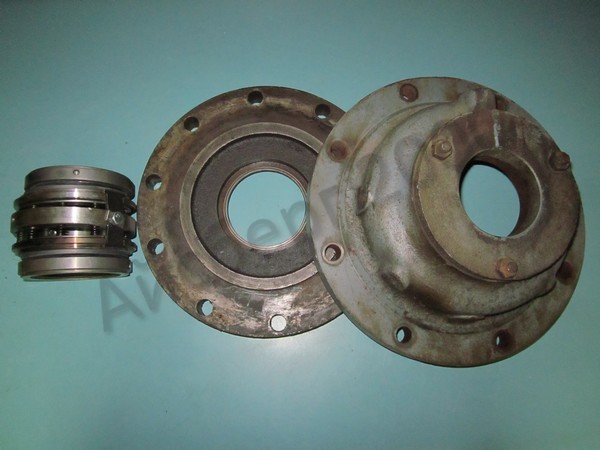

58	Сальник в сборе в комплекте с крышкой и диском 026.150.006	1	1	1
59	Сальник в сборе без крышки и без диска	1	1	1

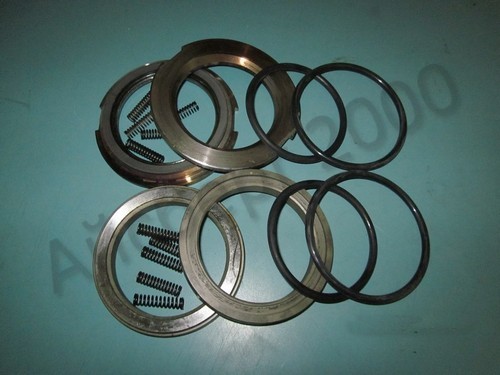

60	ЗИП к сальнику П-110, П-220 (2 графитовых, 2 стальных, 4 резиновых кольца и 10 пружин)	1	1	1
61	Кольцо подвижное сальника, графитовое, 026.140.005	2	2	2

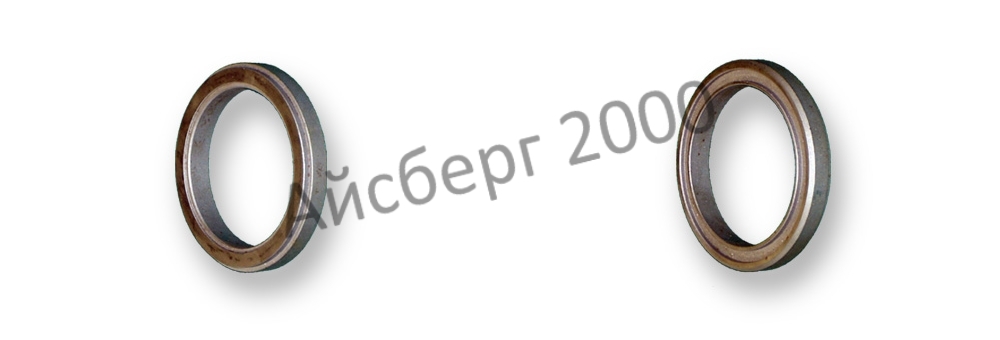

62	Кольцо неподвижное сальника, стальное, 026.157.005	2	2	2
63	Кольцо уплотнительное сальника резиновое 90 х 100 х 58	2	2	2
64	Кольцо уплотнительное сальника, резиновое 80 х 90 х 58	2	2	2
65	Пружина сальника, 026.152.000	10	10	10
66	Стекло смотровое в корпусе, 026.090.007	1	1	1

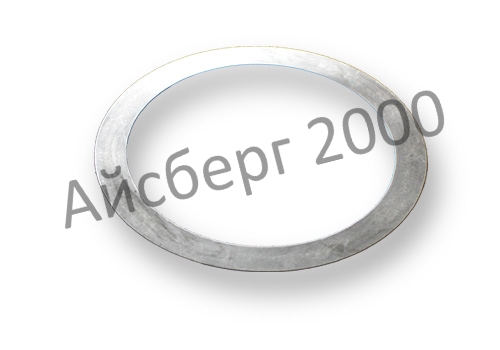

67	Прокладка под гильзу, паронит, 026.283.003 (1мм/0,5мм)	4	8	8

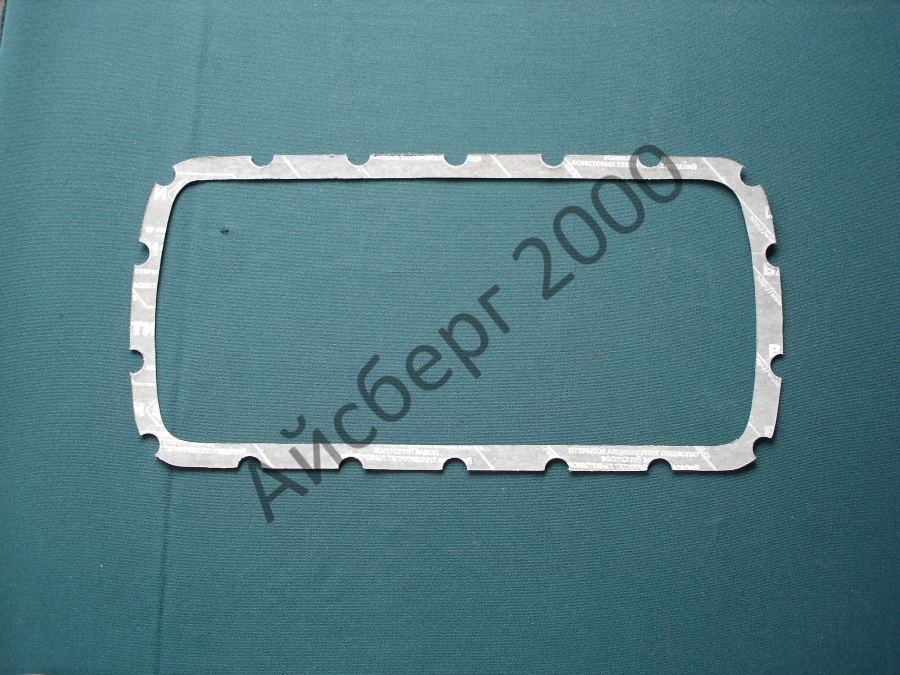

68	Прокладка верхняя, паронит, 026.272.005	2	4	4

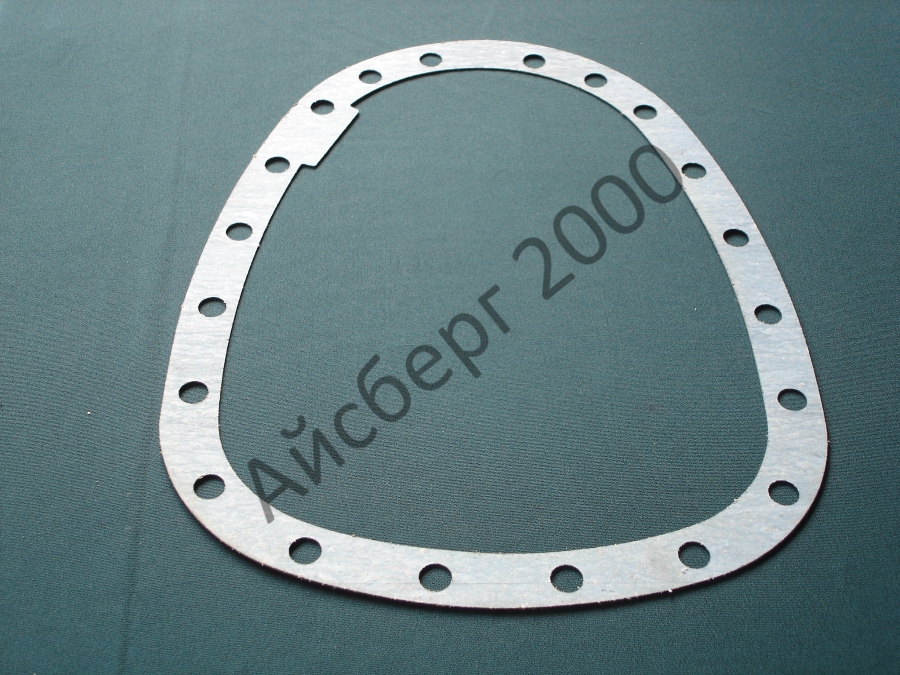

69	Прокладка передняя, паронит, 026.274.009	1	1	1

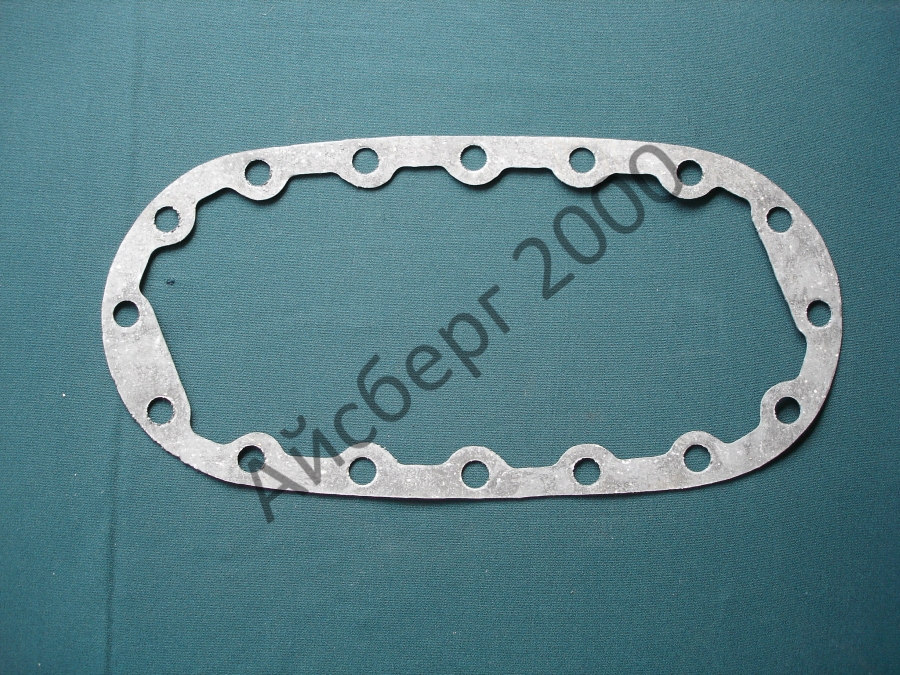

70	Прокладка боковая, паронит, 026.273.002	2	2	2

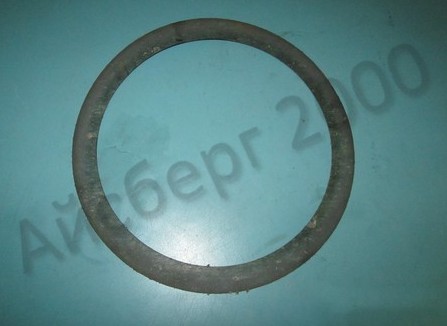

71	Прокладка паронитовая под крышку и под диск сальника П220	---	---	---

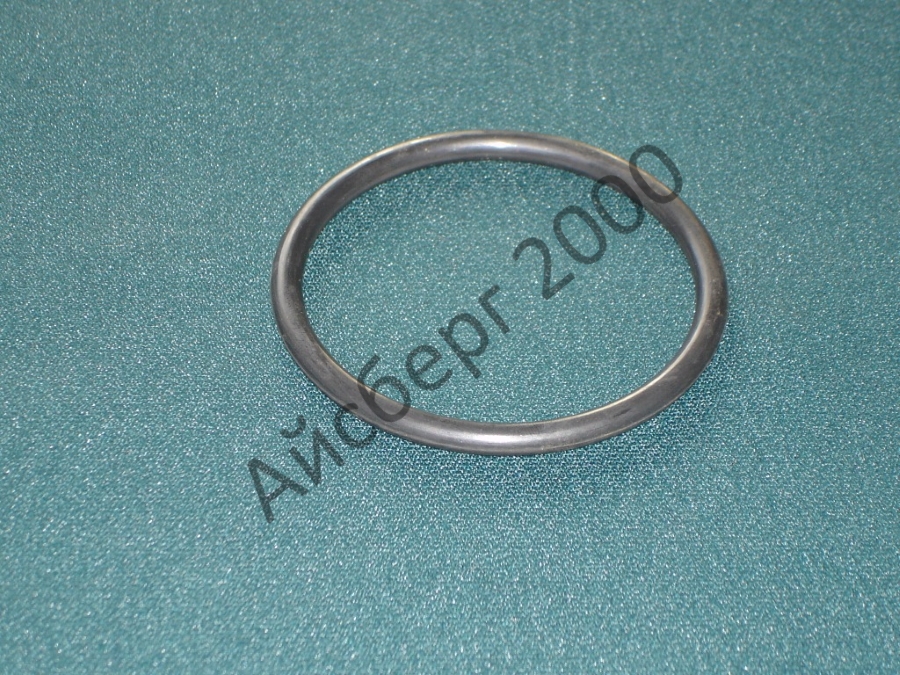

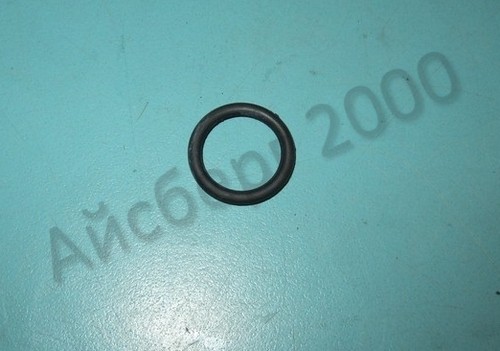

72	Кольцо резиновое на маслопровод, 016-020-2,5	---	---	---

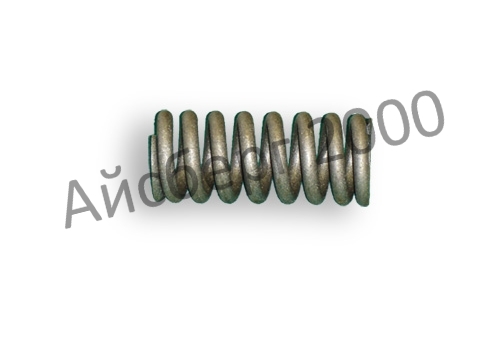

73	Пружина редукционного клапана, АУ200-29-10К	1	1	1

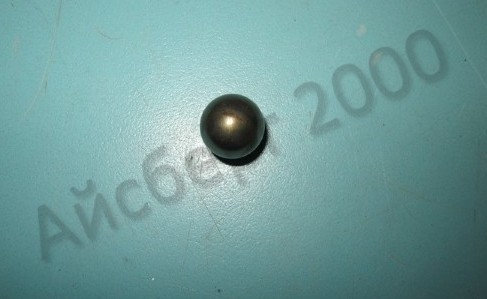

74	Шарик редукционного клапана	---	---	---
75	Предохранительный клапан для П110 026.170.008	---	---	---

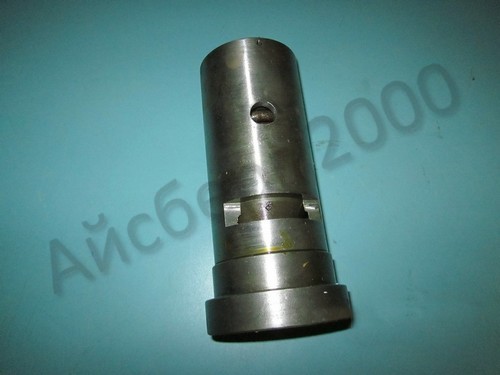

76	Предохранительный клапан для П220, 036.170.005	---	---	---

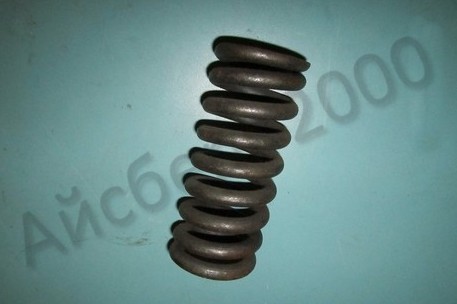

77	Пружина предохранительного клапана, 026.179.001	---	---	---

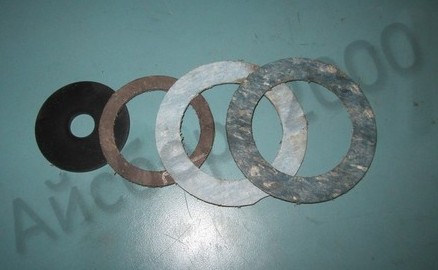

78	Прокладки для предохранительного клапана (4шт.)	---	---	---

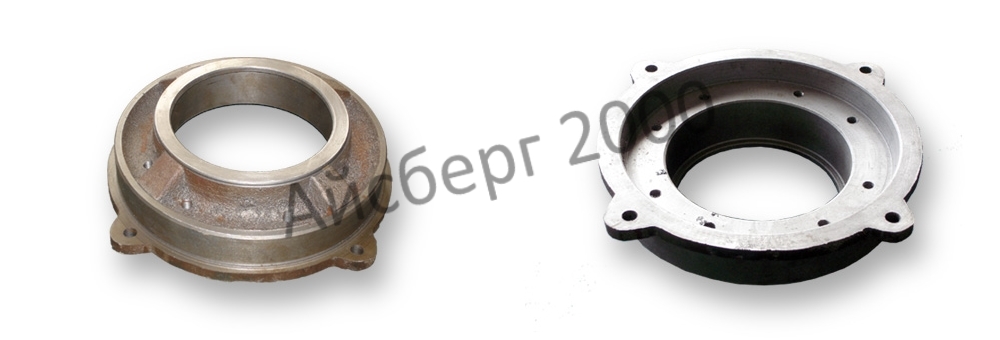

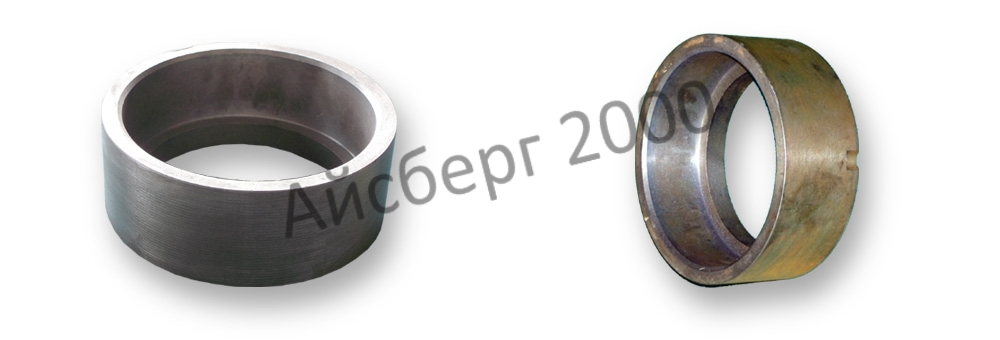

79	Стакан заднего роликоподшипника П220, 026.011.006	1	1	1

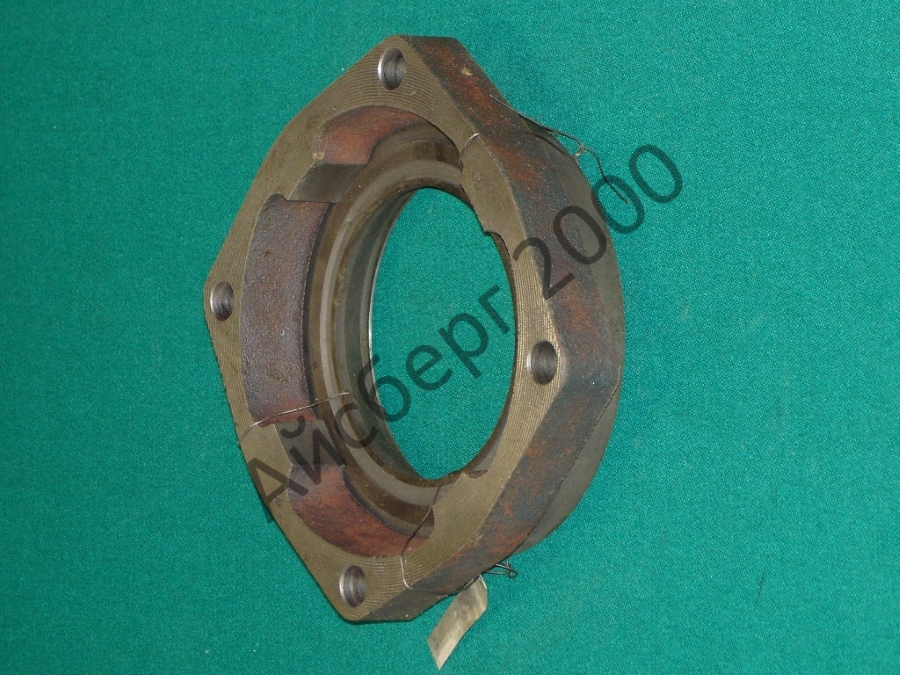

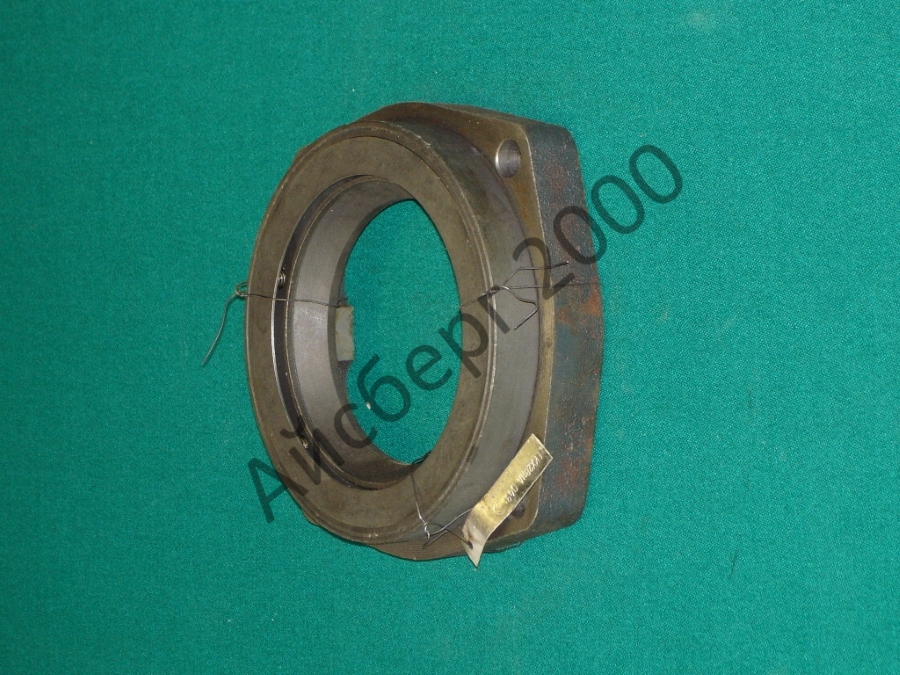

80	Корпус роликоподшипника П220, 026.192.004	1	1	1

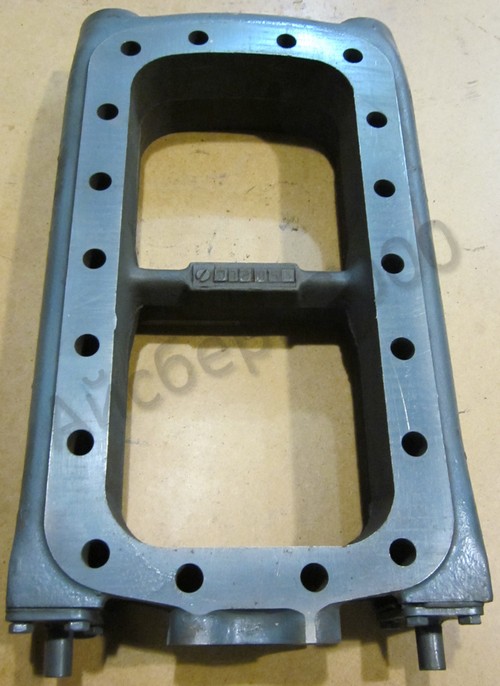

81	Проставка водяная, 026.014.007	2	4	4

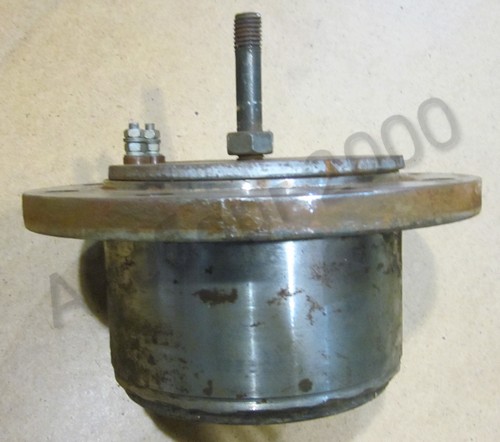

82	Катушка регулирования ККК-5	---	---	---

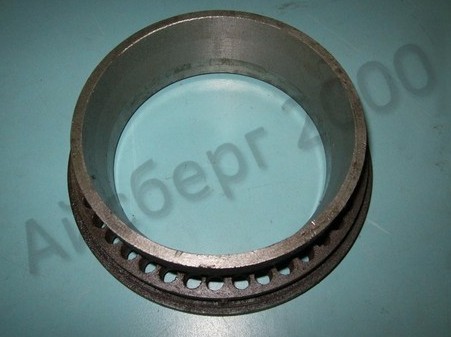

83	Монтажное кольцо для установки поршня П110, П220	---	---	---

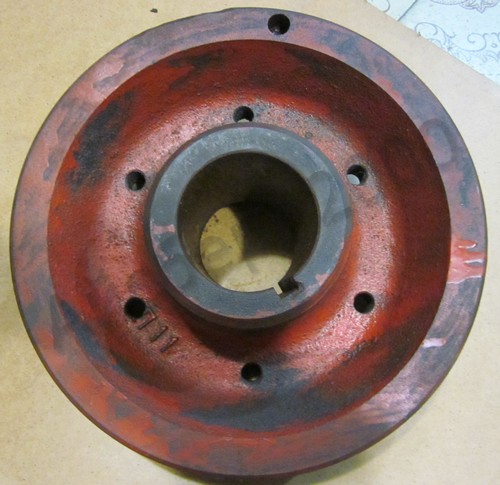

84	Маховик для компрессоров П110. П220	---	---	---

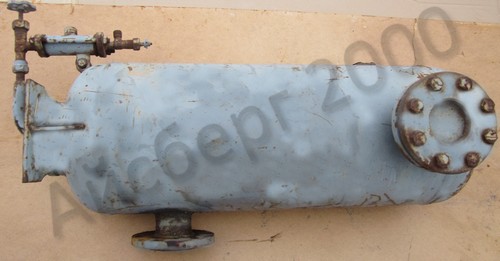

85	Маслоотделитель для П110-65МО	---	---	---
86	Маслоотделитель для П110-100МО	---	---	---

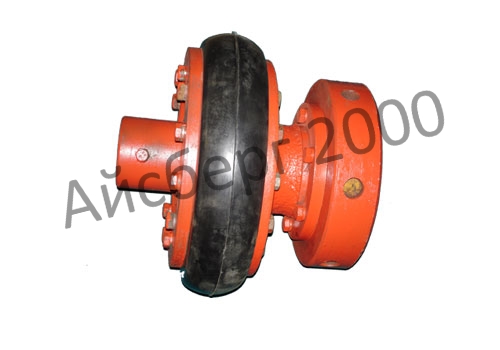

87	Муфта в сборе П-220	---	---	---
